¿Cuál es el diseño del rotor de un motor de ventilador trifásico?

¡Hola! Como proveedor de motores de ventilador trifásicos, últimamente he recibido muchas preguntas sobre el diseño del rotor de estos motores. Entonces, pensé en profundizar en este tema y compartir algunas ideas con todos ustedes.

En primer lugar, comprendamos qué es un motor de ventilador trifásico. Es un tipo de motor eléctrico que utiliza tres corrientes alternas, desfasadas entre sí, para crear un campo magnético giratorio. Este campo magnético giratorio impulsa el rotor, que es la parte móvil del motor. La rotación del rotor es lo que finalmente hace girar las aspas del ventilador, ¡y listo! Tienes movimiento de aire.

Ahora hablemos de la estrella del espectáculo: el diseño del rotor. Existen principalmente dos tipos de rotores utilizados en los motores de ventilador trifásicos: el rotor de jaula de ardilla y el rotor bobinado.

Rotor de jaula de ardilla

El rotor de jaula de ardilla es, con diferencia, el tipo más común utilizado en motores de ventilador trifásicos. ¿Por qué? Bueno, es simple, resistente y rentable. Imagine una jaula hecha de barras conductoras paralelas, generalmente de aluminio o cobre, unidas en cortocircuito en ambos extremos mediante anillos de extremo. Esta estructura se parece un poco a una jaula de ardilla, de ahí el nombre.

Cuando se aplica corriente alterna trifásica al estator (la parte estacionaria del motor), se crea un campo magnético giratorio. Este campo magnético induce una corriente eléctrica en las barras conductoras del rotor de jaula de ardilla. La interacción entre el campo magnético y la corriente inducida produce un par que hace que el rotor gire.

Una de las cosas interesantes de los rotores de jaula de ardilla es su simplicidad. No hay conexiones externas al rotor, lo que significa que no se necesitan escobillas ni anillos colectores. Esto da como resultado un motor que requiere muy poco mantenimiento. No tendrá que preocuparse de que las escobillas se desgasten o de que los anillos colectores se ensucien.

Otra ventaja es su elevado par de arranque. Cuando se enciende un ventilador trifásico con rotor de jaula de ardilla, puede alcanzar rápidamente su velocidad de funcionamiento. Esto es ideal para aplicaciones en las que necesita que el ventilador se encienda rápidamente, como en entornos industriales o grandes edificios comerciales.

Pero no todo es sol y arcoiris. Los rotores de jaula de ardilla tienen opciones de control de velocidad limitadas. Una vez que el motor está en marcha, prácticamente se atasca a cierta velocidad a menos que utilice dispositivos de control adicionales. Además, pueden consumir un poco de energía con cargas bajas.

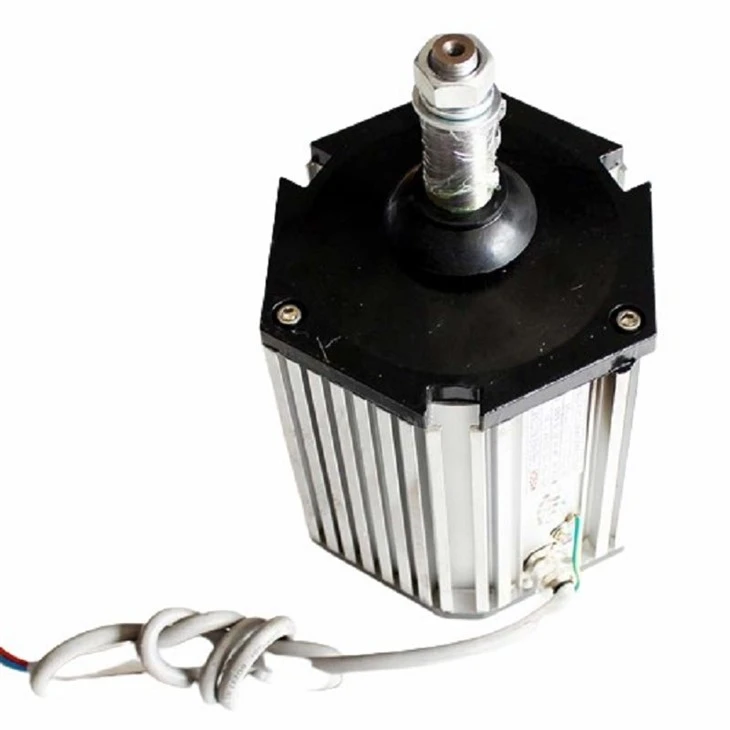

Si está interesado en un motor con rotor de jaula de ardilla, consulte nuestraMotor enfriador de aire trifásico. Está diseñado para brindar alta eficiencia y confiabilidad, y tiene un rotor de jaula de ardilla que hace su trabajo muy bien.

Rotor bobinado

El rotor bobinado es un poco más complejo que el rotor de jaula de ardilla. En lugar de barras conductoras, el rotor bobinado tiene un conjunto de devanados trifásicos que están conectados a anillos colectores en el eje. Estos anillos colectores luego se conectan a resistencias externas u otros dispositivos de control.

Cuando se arranca el motor, se agrega resistencia adicional al circuito del rotor a través de las resistencias externas. Esto aumenta el par de arranque del motor, lo que lo hace adecuado para aplicaciones donde se requiere un par de arranque alto, como en ventiladores grandes o en situaciones donde el ventilador tiene que arrancar contra mucha resistencia.

A medida que el motor acelera, la resistencia externa se reduce gradualmente. Esto permite que el rotor funcione a una velocidad más eficiente. La gran ventaja del rotor bobinado es su excelente control de velocidad. Puede ajustar la velocidad del motor dentro de un amplio rango cambiando la resistencia externa.

Sin embargo, el rotor bobinado también tiene sus inconvenientes. Es más caro de fabricar debido a los componentes adicionales como los anillos colectores y las resistencias externas. Y debe mantener esos anillos colectores y cepillos con regularidad para asegurarse de que estén en buenas condiciones de funcionamiento. De lo contrario, puede provocar problemas como sobrecalentamiento y reducción de la eficiencia del motor.

Si está buscando un motor con rotor bobinado para un gran proyecto, nuestroMotor de ventilador de presión negativa 1.1KWpodría ser una buena opción. Tiene un rotor bobinado que proporciona un excelente par de arranque y control de velocidad.

Factores que afectan el diseño del rotor

Hay varios factores que consideramos al diseñar el rotor de un motor de ventilador trifásico. La primera es la aplicación. Diferentes aplicaciones tienen diferentes requisitos. Por ejemplo, si se trata de un ventilador en una oficina pequeña, es posible que no necesite un par de arranque alto. Pero si se trata de un extractor de aire en un establo de vacas, donde puede haber mucha resistencia del aire, querrás un motor con un par de arranque alto, como nuestroMotor de ventilador de escape para establo.

El tamaño del ventilador también importa. Un ventilador más grande necesitará más potencia para girar, por lo que el diseño del rotor debe poder soportar eso. También analizamos el entorno operativo. Si el motor se va a utilizar en un ambiente sucio o húmedo, podríamos optar por un diseño de rotor que sea más resistente a la corrosión y al polvo.

La eficiencia es otro factor crucial. Nadie quiere desperdiciar energía, ¿verdad? Por eso, intentamos diseñar rotores que puedan convertir la energía eléctrica en energía mecánica de la manera más eficiente posible. Esto no sólo ahorra dinero en las facturas de electricidad sino que también reduce el impacto medioambiental.

Conclusión

En conclusión, el diseño del rotor de un motor de ventilador trifásico es un aspecto crucial que determina el rendimiento y la eficiencia del motor. Ya sea un rotor de jaula de ardilla o un rotor bobinado, cada uno tiene sus ventajas y desventajas, y la elección depende de la aplicación específica.

Si está buscando un motor de ventilador trifásico y tiene alguna pregunta sobre el diseño del rotor o qué motor es mejor para sus necesidades, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a tomar la decisión correcta y aprovechar al máximo su motor. Comencemos una conversación y veamos cómo podemos cumplir con sus requisitos.

Referencias

"Fundamentos de maquinaria eléctrica" ​​por Stephen J. Chapman
"Máquinas y accionamientos eléctricos: un primer curso" por AE Fitzgerald, Charles Kingsley Jr. y Stephen D. Umans
